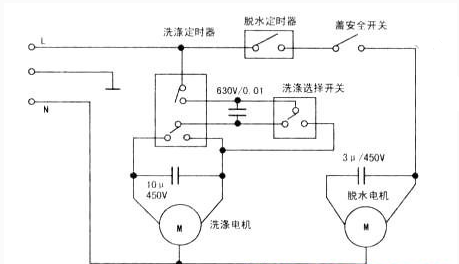

以下为双桶洗衣机的电路图：

双桶洗衣机洗涤工作原理：

接通电源后，根据衣物的多少注入适量的洗涤剂和水，打开洗涤定时哗好器来控制洗涤机电的正反向运转和洗涤工作的时间，通过三角带降低转速传递到齿轮箱，再通过雹桐齿轮箱进行二次减速，并带动波轮进行正反向旋转，利用波轮正反向旋转产生的水流，来达到洗净衣物的目的。

双桶洗衣机脱水工作原理：

接通电源后，打开脱水定时器来控制脱水电机的运行及脱水时间，脱水桶通过制动轮连接至电机，电机带动脱水桶高速旋转产生的离心力将衣物中的水份从衣物中分离出去，达到甩干衣物的目的。

扩展资料：

电路图主要由元件符号、连线、结点、注释四大部分组成 。 元件符号表示实际电路中的元件，它的形状与实际的元件不一定相似，甚至完全不一样。但是它一般都表示出了元件的特点，而且引脚的数目都和实际元件保持一致。

连线表示的是实际电路中的导线，在原理图中虽然是一根线，但在常用的印刷电路板中往往不是线而是各种形状的铜箔块，就像收音机原理图中的许多连线在印刷电路板图中并不一定都是线形的，也可以是一定形状的铜膜。

结点表示几个元件引脚或几条导线之间相互的连接关系。所有和结点相连的元件引脚、导线，不论数目多少，都是导通的。 注释在电路图中是十分重要的，电路图中所有的文字都可以归入注释—类。细看以上各源芦坦图就会发现，在电路图的各个地方都有注释存在，它们被用来说明元件的型号、名称等等。
