visio2013数据流图怎么向实体里添加数据

visio2013数据流图怎么向实体里添加数据

方法/步骤如下

1、打开Microsoft Office Visio 2007，左侧的模板类别中选择“软件和数据库”，双击右侧的“数据库模型图”；

2、调整显示比例；

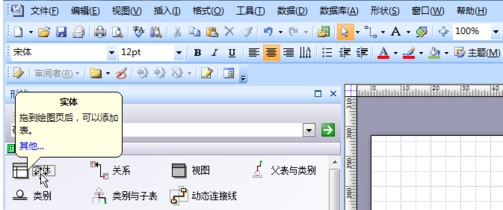

3、添加实体：鼠标指针移动到实体上，按下鼠标左键不要松开，移动鼠标到右侧的绘图页上，松开鼠标左键；

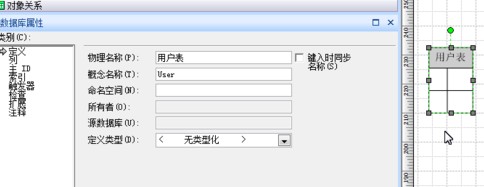

4、修改实体定义：去掉键入时同步的勾，输入物理名称和概念名称；

5、添加列：左侧类别选择“列”，右侧输入列名，选择数据类型，选择是否必须，是否主键。相同的方法添加“用户与角色关联表”；

6、添加关联关系：在左侧的关系上按下鼠标左键，拖动到右侧的“用户表”实体上，实体边框会变成红色，松开鼠标左键；

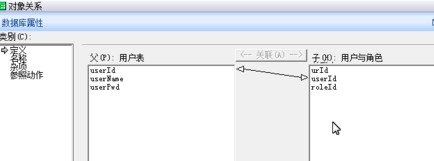

7、移动关系连接线的另一端关联到另一个实体上。左侧的数据库属性中就会显示对象关系。按此方法创建其它实体和关系；

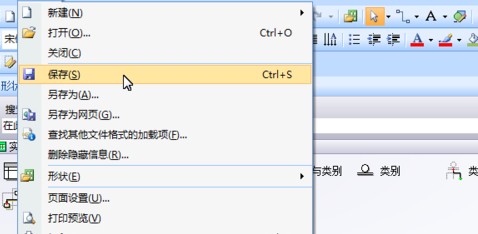

8、保存文件：敏旅实体关系图设计好之后就可以保存了。为了以后可以继续修改，一定要保存为.vsd扩展名；如果为了方便穗拿颤查看，猜败可以再另存为其它格式。

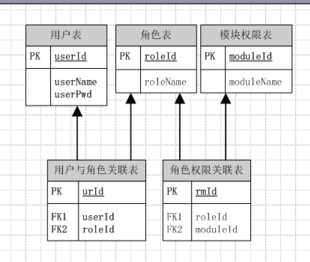

9、最终效果：
