接地电阻如何测量

接地电阻如何测量

测量方法：

1、准备仪表 1台，仪表箱1个，辅助接地棒4根，测试线 4条,简易测试线 2条，1.5V电池 6节。

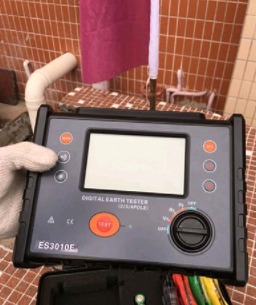

2、拿出ES3010E接地电阻土壤电阻率测试仪。

3、这次使用的是四线精密测试接地电阻（以下接下均参照此图）默认接地棒之间的距离为5米。

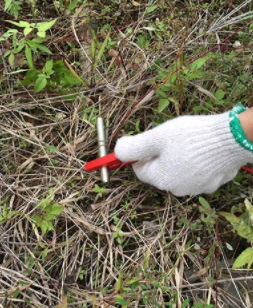

4、打接地棒电流极红色。

5、打接地棒电压极黄色。

6、将绿色与黑色同时钳兆谈到设备的接地引下线上。

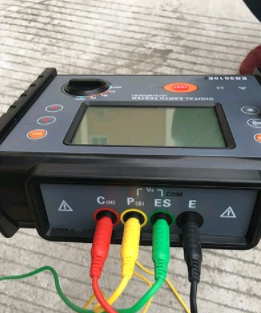

7、分别把对应颜色插入到仪表接口上。

8、旋转开关到接地电阻档RE档，此档就是测量接地电阻的。

9、按庆蚂TEST红色键开始测试。

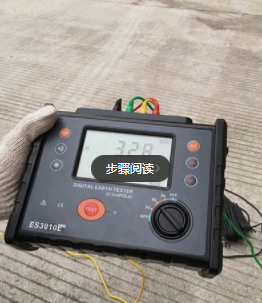

10、得出接地电阻来，3.28欧，此时的接地情况良好，检收合格即可完成测量。

扩展资料：

1、接地电阻就是用来衡量接地状态是否族差碰良好的一个重要参数，是电流由接地装置流入大地再经大地流向另一接地体或向远处扩散所遇到的电阻，它包括接地线和接地体本身的电阻、接地体与大地的电阻之间的接触电阻，以及两接地体之间大地的电阻或接地体到无限远处的大地电阻。

2、接地电阻大小直接体现了电气装置与“地”接触的良好程度，也反映了接地网的规模。接地电阻的概念只适用于小型接地网；随着接地网占地面积的加大以及土壤电阻率的降低，接地阻抗中感性分量的作用越来越大，大型地网应采用接地阻抗设计。

参考资料：百度百科-接地电阻
