具体连接方法如下：

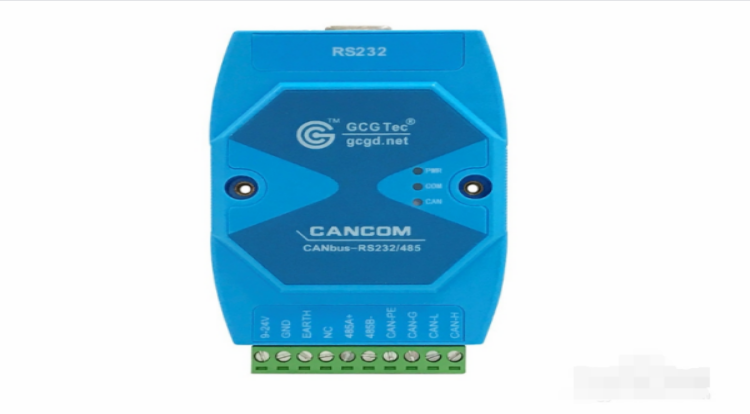

安装广成RS232／485至can模块设备：

1、连接到电脑：

RS232／485到can模块具有即插即用的特点，用户可以使用pcrs232直接与cancom模块连接。当用户的PC机没有自己的RS232接口时，需要将USB转换成RS232或USB转换成RS485，然后连接到cancom的232／485接口来建立信号。

请注意：RS232接口的RX和TX不能反接；RS485接口的485＋（a）和485－（b）不能反接，否则无法通信。

2、与CAN总线的连接：

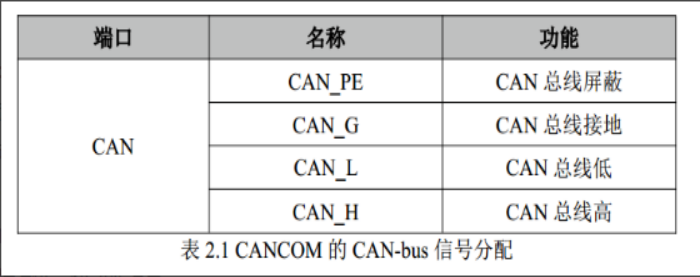

Cancom模块集成一个can总线通道，由插件端子引出，用于连接一个can总线网络或can总线接口设备。接线板的引脚定义如表2．1所示。

在实际应用中，大多数情况下，只有与总线can－H连接，can－L与总线can－L连接才能实现通信。

广成RS232／485对can模块设备的使用：

1、串行连接：

Cancom模块采用标准串行电平（232：±3～15V，485：－7～＋12V），可直接与设备通过RS232／RS485接口连接。

2、Can连接：

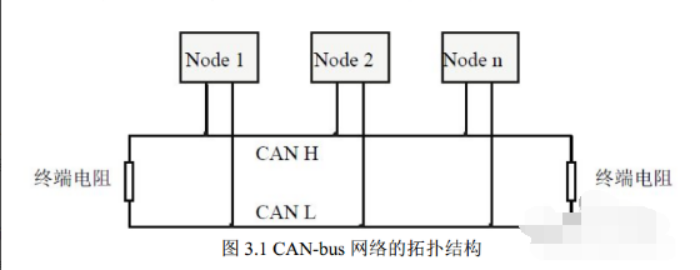

Cancom模块按2．3＿H中所述连接到can总线，并连接到can，以建立通信。CAN总线网络采用线性拓扑结构，距离总线最远的两个终端需要安装120Ω终端电阻；如果节点数大于2，中间节点不需要安装120Ω终端电阻。对于分支连接，其长度不应超过3米。CAN总线的连接如图3．1所示。

3、Can总线终端电阻：

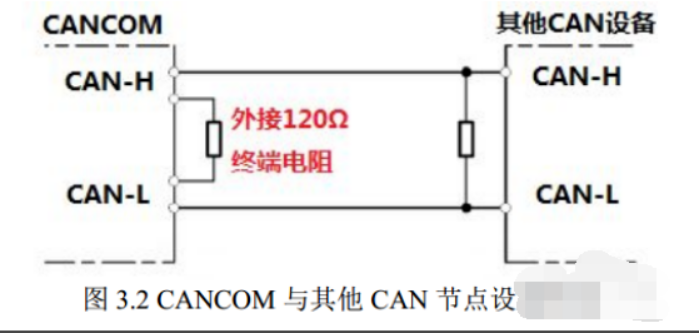

为了提高CAN通信的可靠性，消除CAN总线终端信号的反射干扰，通常在CAN总线网袜笑络最远的两个终端上增加终端匹配电阻，如图3．2所示。

终端匹配电阻的值由传输电缆的特性阻抗决定余猜。例如，如果双竖好型绞线的特性阻抗为120Ω，则总线上的两个端子也应集成120Ω的端子电阻。如果网络上的其他节点使用不同的收发器，则必须单独计算终端电阻。

4、系统状态指示器：

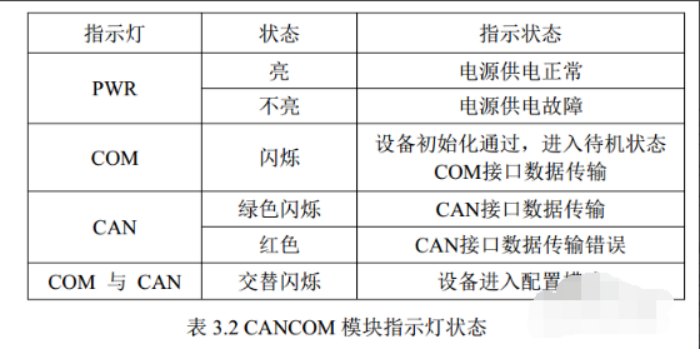

cancom模块有一个PWR指示灯、一个com指示灯和一个can指示灯，用于指示设备的运行状态。这三个指示器的具体指示功能和状态如表3．2所示。

5、指示灯说明：

cancom模块通电后，PWR、COM、can指示灯立即亮起；cancom模块自检完成后，can灯熄灭，COM灯闪烁；串行口有数据传输时，COM灯加速闪烁；can口有数据传输时，can灯闪烁消失当没有数据时输出；如果在CAN总线上有通信错误，则CAN指示灯将变为红色。

目前，RS232和RS485的转换电路已成功搭建。
