AlgoLab R2V Toolkit 中 JPG怎么转换成CAD？

AlgoLab R2V Toolkit 中 JPG怎么转换成CAD？

R2V软件转换成CAD文件的方法：

为汪冲了保证转换正陵档效果，首先要在PS或图像处理软件中将你的图片处理成对比分明的黑白线条图，如图所示。

启动AR2V工具，打开处理好的图片。

在菜单中选择“识别>设置”。

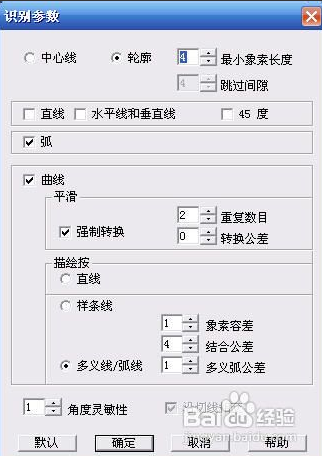

在设置中选择一种比较适合于你的图形的设置，例如建筑、机械，也可以选一个自定义设置，根据自己的需要编辑设置，如下图所示举乱。

选择好设置后，在“识别”菜单点“矢量化”，将光栅图像转换为矢量数据。图中会出现转换后蓝色的线，如下图所示。

转换完了，直接在菜单中选择“文件》矢量另存为”，可以选择DXF、AI、WMF、EMF等格式，如果想在CAD里用，存成DXF就可以了。

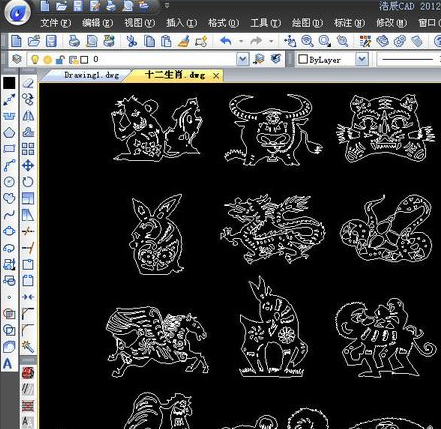

在CAD中打开DXF文件，检查一下效果，根据需要对局部图形进行修整，就完成，如下图所示。
