焊接符号及意义如下：

当在工 程 与 制 造 图 上 规 定 焊 接 时，符 号 用 于 描 述 焊 接 类 型 ，它 的 尺 寸 和 其 它 处 理 与 精 加 信 息 。下 面 讲 述 一 个 焊 接 符 号 的 基 本 元 素。 之 后 将 表 明 了 解 这 些 基 本 元 素 将 使 你 利 用 Unigraphics的 焊 接 符 号 对 话 框 变 得 更 容 易 。

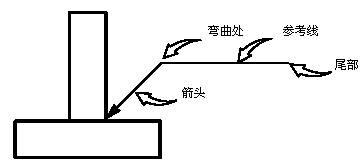

焊 接 符 号 的 基 本 元 素 如 图 所 示 。

焊 接 符 号 的 基 本 元 素

参考线：

称为 参 考 线 的 水 平 线 是 锚 定 线 ，所 有 其 它 焊 接 符 号 连 结 到 它 。为 完 成 焊 接 的 指 令 以 符 号 与 文 本 形 式 沿 参 考 线 排 成 行。

箭 头 ：

一个箭头连接参考线到被焊 接 的 接 缝 。很 象 任 一 通 常 的 引 线 ，在 参 考 线 与 箭 头 间 关 系可 以 有 不 同 方 位 。

弯 曲 处 ：

一个 或 多 个 符 号 可 以 出 现 在 参 考 线 与 箭 头 引 线 会 合 的 弯 曲 处 。这 些 符 号 归 类 在 附 加 符 号 。

尾部：

对着弯曲处的参考线端被称为尾部。符号的这部分用于显示参考信息。一个在这里找到的共同参考是使用的特定焊接处理。有三种尾部选项：无（None），折形 (Dog Leg < )和方框(Box)。

箭 头 侧 和 另 一 侧 ：

一 个 焊 缝 通 常 有 两 侧 。焊 接 符 号 箭 头 将 指 向 的 一 侧 称 为 焊 缝 的 箭 头 侧 。箭 头 的 对 侧 称 为 焊 缝 的 另 一 侧 。了 解 在 箭 头 侧 和 另 一 侧 间 的 差 异 对 信 息 怎 样 加 到 一焊 接 符 号上 去 是 重 要 的 。

相 关 到 焊 缝 的 箭 头 侧 的 信 息 显 示 在 参 考 线 下 方 。

相 关 到 焊 缝 的 另 一 侧 的 信 息 显 示 在 参 考 线 上 方 。

注 ： 沿参考线的信息总是在相同的从左陪袜没到右的顺序提呈好芦，而不管箭头显示在那一端。

尺寸：

沿参考线出现的首位信息指明芦纳焊缝横截面尺寸。
