在CAD里，可以很方便地绘出圆锥、圆台的展开图。

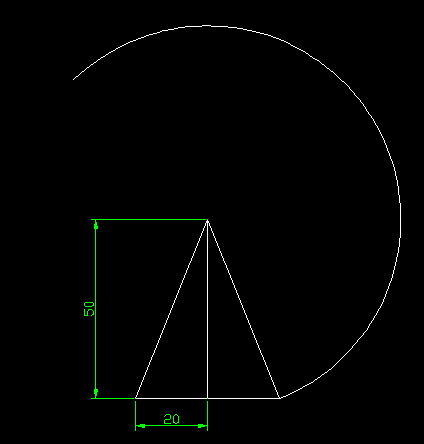

如下图这个圆锥，高50，底部圆半径20。

接下源汪枣来陵仿，用圆弧命令，画一个半径为上图斜边。圆心为上图顶点的大圆弧。

计算一下圆锥底部圆的周长=2πr=2*3.14*20=125.6

我们需要在这个大圆弧上取一段边长为125.6的弧。

菜单：绘图 —— 点  ——  定距等分。

选择此弧后，输入线段长度125.6

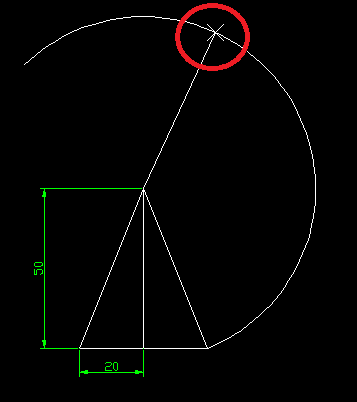

这时，如果打开“点样式”的话，会看到一个点出现在圆弧上。然后从三角顶点连线到这个点。见下图红色圆圈内。

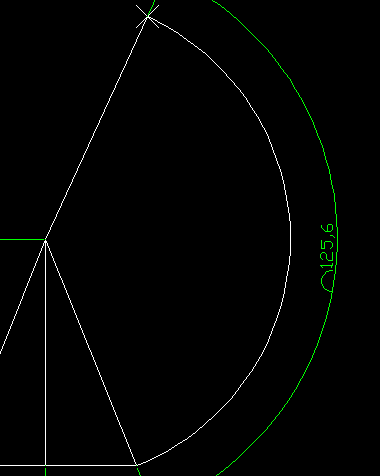

修剪此圆弧的多余线条。标注一下，可以看到，这个圆弧就是我们所需要的125.6弧长。

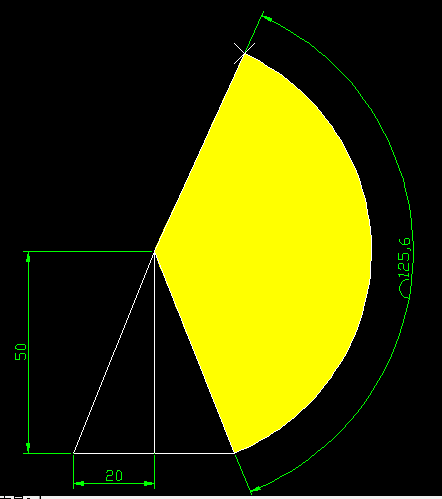

下图的黄色填充区域，就是圆锥的展开图了。

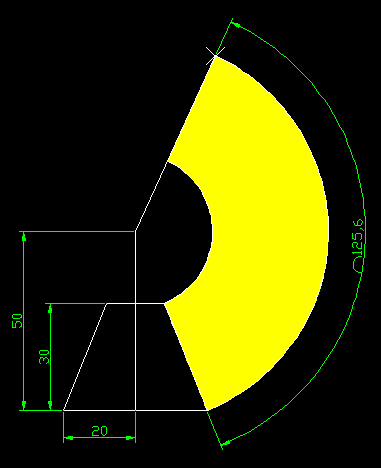

如果是圆台，也很简单。如雹拆下图，假设圆台高度为30，只需在旁边多画一个圆弧，黄色扇形区域就是圆台的展开图。
