sw工程图的标注样式怎样设置

sw工程图的标注样式怎样设置

1.打开一张工程图，图中箭头的尺寸是空心的(图中岩纯红色的方框)，准备将箭头的样式改为直刀实，如下图。

2.查找软件主页顶部的“工具”菜单(图中红色框)，点击鼠标左键，如下图。

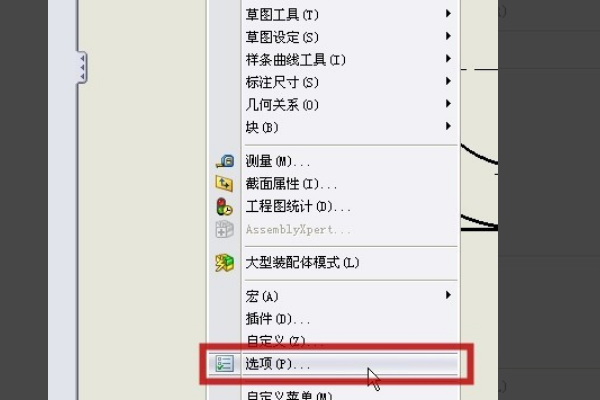

3.用鼠标左键点击弹出菜单中的“选项”(图中的红色方框)。

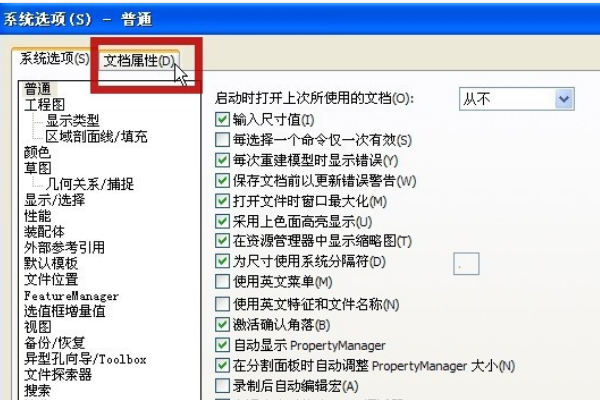

4.在弹出的对话框中，左键单击“文档属性”(图中的红色框)如下图。

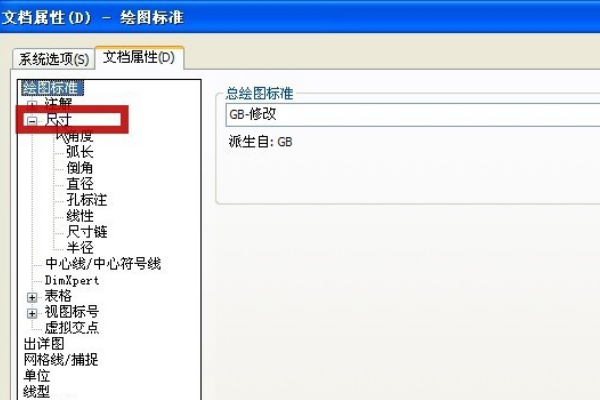

5. 在弹出的对粗配咐话框中，用鼠卖扒标左键点击“size”(图中的红色框)。

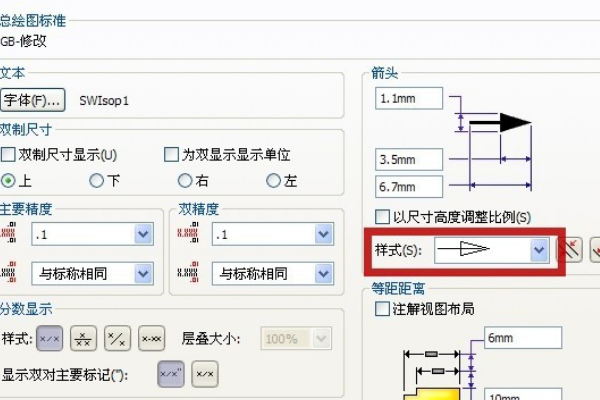

6. 从图中可以看出，目前的工程图箭头为空心(图中为红框)如下图。

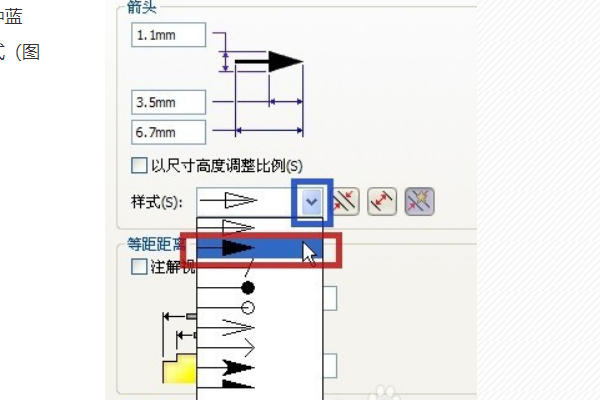

7. 用鼠标左键点击屏蔽色三角形(图中蓝色方框)，用鼠标左键点击实箭头样式(图中红色方框)。

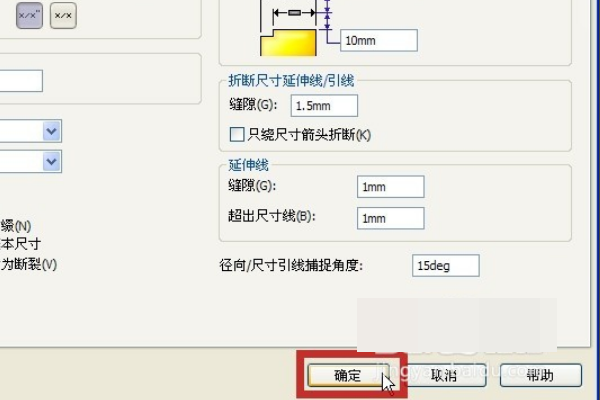

8. 用鼠标左键点击“确定”(图中的红色方框)如下图。

9. 可视视图中的所有大小箭头样式都已更改为solid(图中的红色框)如下图。
