CAD中尺寸标注有哪些技巧？

CAD中尺寸标注有哪些技巧？

CAD中标注的时候有这么几个常见问题：

1、如何方便地标注带公差的尺寸，能否直接查询公差带和公差值？

2、新国家标准中的孔深符号，展开长度等符号如何填写？

3、对称半尺寸如何标注？

4、如何标注尺寸线下的文字？

下面是使用尧创CAD软件在尺寸标注方面的几点使用体会，写出来，与大家一同分享。

所见即所得的尺寸标注编辑框：启动尺寸标注命令后，弹出尺寸编辑对话框，如图一。以尺寸值为核心，前面是前缀区，后面有中缀区，公差区，后缀区，看起来就像一个真实的尺寸，想在哪个区域填写内容、填写什么内容一目了然。

图1

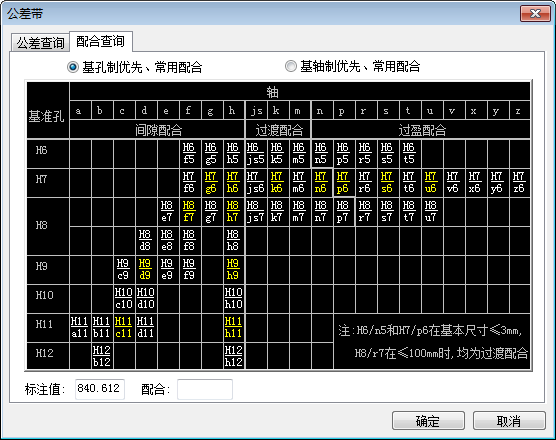

公差标注直观方便，符合国标。通过在尺寸标注对话框中点击“公差带...”按钮，弹出公差查询/配合查询对话框，看看这个对话框，是否感觉就像在查手册？

图2

在尧创CAD里，公差既可以在尺寸编辑对话框的公差区域里直接输入，也可以点击常用的公差带表，通过查询的方式自动填写。只需几秒钟，一个复杂的带公差的尺寸就被标注出来了，并且，程序让上下公差的数值自动对齐，符合国标要求。

标注时可以很方便地插入特殊符号。我们在工程绘图时，常需插入α、δ、Ⅰ、Ⅱ，还有新标准中规定的一些符号如、、等特殊符号， 尧创CAD为此提供了许多便捷的输入方法：

（1）在尺寸编辑对话框（如图一）设置了“常用字符”一栏，点击即可选用。

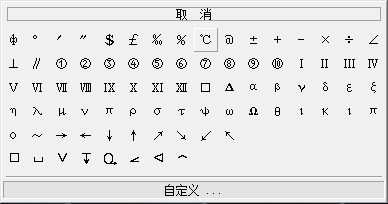

（2）点对话框中的按钮“特殊字符...”，系统提供了更多的特殊字符，如图三。

图3

如果特殊字符里没有，还可以点击自定义，添加一些常用的符号，这个对话框具有记忆功能，常用字符被添加后，将来可以直接使用。

轻松实现对称半标注。在其他CAD中标注对称半尺寸，一般先标一个完整的尺寸（如果只有一半图形，标注前得先添加辅助线），然后通过编辑尺寸属性的方式，隐藏一边的尺寸线，隐藏尺寸界限以及箭头，再调整一下文本的位置，从而得到。用尧创CAD，问题就简单了：启动对称半线性尺寸或对称半角度尺寸工具后，先指定中心线，再指定一端的目标位置，对称半尺寸就标注出来了。

如何实现螺纹标注？尧创CAD标注螺纹有点小技巧。使用直径标注功能标注时，在尺寸编辑对话框中只显示了尺寸值，直径符号φ由标注类型决定，不显示在对话框中的，如果就这样确定，标注的是直径；可如果在前缀区加M，最后标注会显示成Mφ+尺寸值了，怎么办？解决的方法是，在尺寸值区域尺寸数值的前面输入M，即可得到M+尺寸值，如果还需要在尺寸值后加说明，可以在后缀区填写。

如何标注尺寸线下的文字呢？在尺寸编辑对话框的后缀区输入“/X”后再输入文字，这串文字确定后即可显示到尺寸线的下方。
