带互感器电表怎样安装

带互感器电表怎样安装

1、首先需要准备互感式电表1个及搭陵凯互感器3个（需要配套的）。

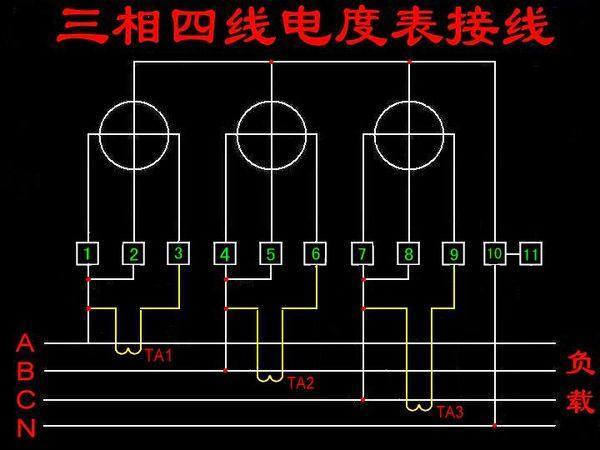

2、先汪亩看一下总整线路连接图，一共需要电压线3根，电流线3组6根，零线1根，具体可以看下面连接图。

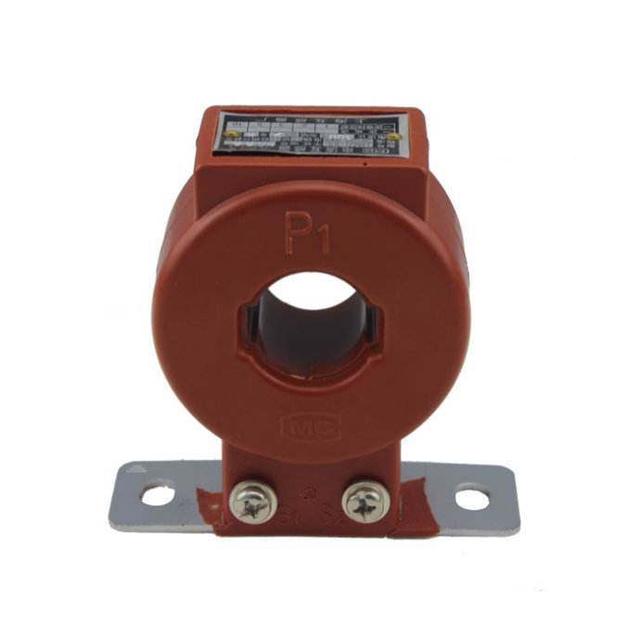

3、固定好电表及互感器，紧接着将ABC三相主线从互感器标识知唤有P1一面进入（不能穿反），主线再到断路器上。

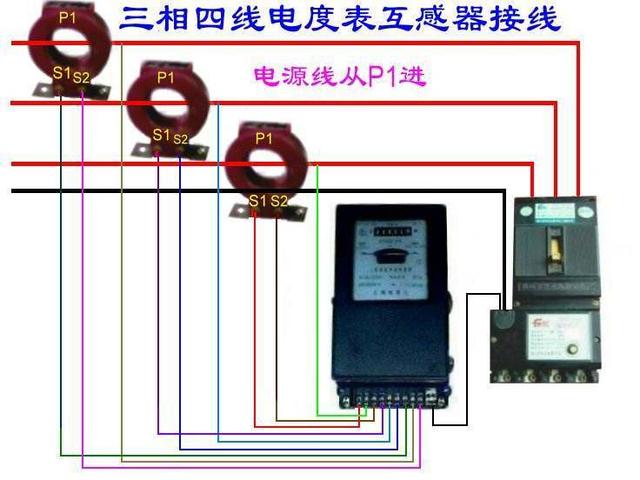

4、连接互感器的信号线，将A相互感器的S1接到电表的1号端口S2接3号端口，B相的S1接4号S2接6号，C相S1接7号S2接9号，详细看下图。

注意事项

1、电度表安装垂直度允许偏差不大于5度。

2、禁止二次回路开路测试。

3、长期使用，最好不要安装在过于狭小的空间里，防止出现安全事故。

4、注意互感器接线的线径，不能小于2.5mm2的铜芯线。固定不固定互感器倒是问题不是很严重，但出于安全及精度问题，最好还是固定牢靠比较好。

5、按照电度表及互感器上面注明的注意事项，海拔高度，温度，湿度，及震动等问题。
